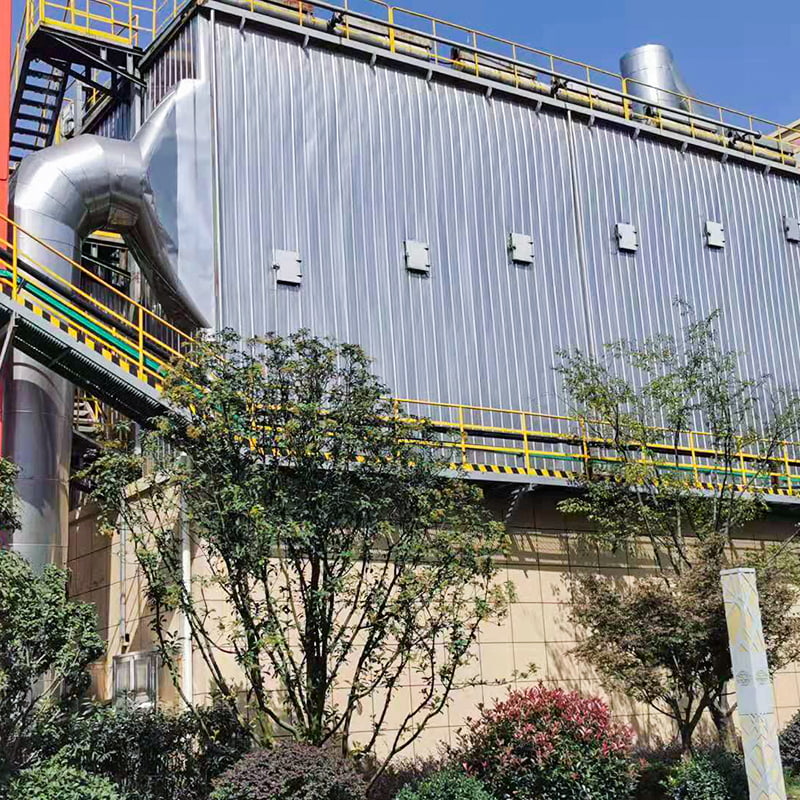

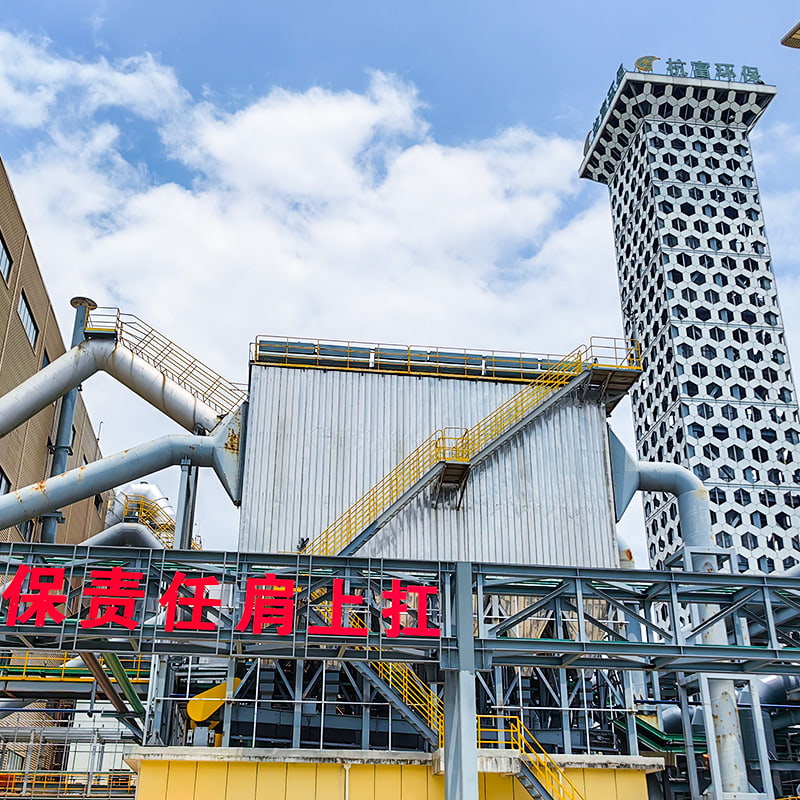

Coletor de pó de saco a jato de pulso de alta temperatura

Estrutura e princípio de funcionamento

1. Estrutura do coletor de pó do saco de pulso O equipamento consiste principalmente nas seguintes partes:

(1) Caixa: incluindo câmara de saco, câmara de coleta de pré-poeira, câmara de ar limpo, placa porosa, saco de pó, estrutura de saco de filtro. A caixa foi projetada para suportar uma pressão de 9000Pa.

(2) Sistema de injeção: tubo de ar principal, tubo de injeção, válvula de pulso, controlador.

(3) Existem dois tipos de tremonha de cinzas e peça de descarga de cinzas: um é que a tremonha de cinzas está diretamente conectada à válvula de descarga de cinzas e o outro é que a tremonha de cinzas está conectada à válvula de descarga de cinzas através de um dispositivo de transporte (como um transportador helicoidal). O corpo do coletor de pó do saco de pulso é projetado com uma estrutura totalmente em aço e a placa é estampada a frio para aumentar a resistência e melhorar a qualidade do equipamento. Este filtro de mangas pulsado não apenas lida com gases em temperatura ambiente, mas sua estrutura também é adequada para lidar com gases em alta temperatura. Se for necessário isolamento, o revestimento externo pode ser isolado com uma camada dupla de placa leve de lã de rocha LBY. O revestimento externo é protegido com chapa galvanizada de 0,5 mm de espessura e instalado usando um novo processo de rebite extraível. Diferentes meios filtrantes e velocidades do ar de filtração são selecionados com base no ambiente operacional.

2. Princípio de funcionamento
O gás carregado de poeira entra na tremonha ampliada do coletor de poeira para pré-coleta. Em seguida, é distribuído entre as mangas filtrantes por meio de placas guia, onde a poeira fica retida nas superfícies externas das mangas. Para minimizar a resistência do equipamento (>1200Pa), o gás de alta pressão é pulsado através de uma válvula solenóide. O ar comprimido (0,5-0,7 MPa) é ejetado das perfurações do maçarico (chamado de ar primário) através de um venturi. Este canal de indução induz o ar ambiente (denominado ar secundário) várias vezes o volume de ar primário para o saco de pó, onde se expande rapidamente e, juntamente com o fluxo de ar reverso, sacode a poeira, alcançando o efeito de limpeza desejado. Usando um dispositivo de controle automático de microcomputador, o ciclo de limpeza e o tempo de pulverização pulsada são ajustados de acordo com a poeira, para que o coletor de poeira possa operar dentro da faixa especificada.

3. Parâmetros de seleção e princípios de seleção

(1) Os principais parâmetros técnicos para a seleção de um coletor de pó de saco pulsado são volume de ar, temperatura do gás, concentração de poeira e umidade. De acordo com o volume de ar do projeto do processo, temperatura do gás e concentração de poeira, o valor máximo é ligeiramente menor que o valor da tabela de desempenho técnico. O modelo de coletor de pó de saco de pulso correspondente é o modelo de coletor de pó de pulso necessário. O saco de filtro de pó utilizado é determinado de acordo com a concentração de entrada, temperatura do gás e teor de umidade.

(2) O consumo de gás na tabela é o caso do fornecimento de ar centralizado na Planta I. Se uma máquina de ar for utilizada sozinha, o consumo real de gás deve ser aumentado para 1,5 vezes o valor na tabela.

(3) Na coluna de consumo de ar comprimido, o consumo mencionado é o consumo de gás dos equipamentos deste modelo.
