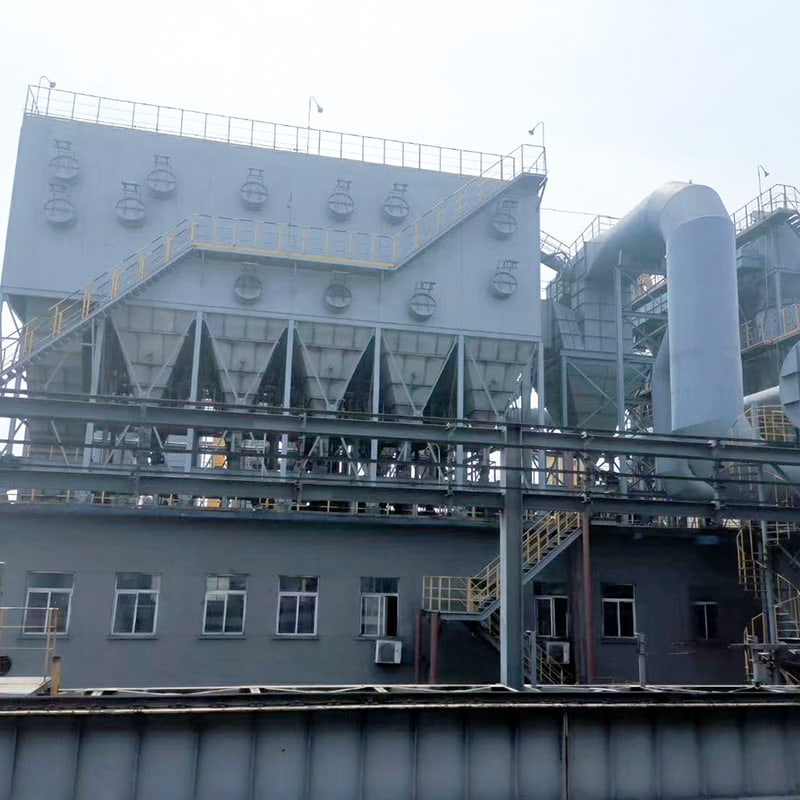

Coletor de pó à prova de explosão de moinho de carvão

Características do coletor de poeira à prova de explosão do tipo saco do moinho de carvão da série TQM (M)
● Dispositivo exclusivo à prova de explosão elimina completamente o risco potencial de explosões causadas por meios de remoção de poeira;
● A limpeza off-line de poeira elimina a geração secundária de poeira e proporciona excelentes resultados de limpeza;
● A vedação autotravante da bolsa filtrante garante excelente vedação e alta eficiência de remoção de poeira;
● Estrutura tipo caixa de ar minimiza a resistência e facilita a inspeção e substituição das mangas filtrantes;
● Controle totalmente automático para fácil operação e alta confiabilidade.

Estrutura e princípio de funcionamento do coletor de pó à prova de explosão do moinho de carvão TQMM

O coletor de pó à prova de explosão com saco de pulso de caixa de ar da série TQMM consiste principalmente em uma estrutura de aço base, funil de cinzas, alojamento superior, alojamento, entrada e saída de ar, sacos de filtro, dispositivo de limpeza e controle elétrico. Dependendo da situação real, dispositivos de remoção de cinzas, como um vibrador de silo, podem ser instalados na parede externa da tremonha, uma válvula de descarga de cinzas em forma de estrela ou um transportador helicoidal pode ser instalado na saída da tremonha.
1. Princípio de Filtragem
O ar carregado de poeira entra na entrada de ar e passa pela tremonha. Grandes partículas de poeira são separadas por inércia e gravidade, caindo diretamente no fundo da tremonha. Depois de passar pela tremonha, o ar carregado de poeira entra na área de filtragem do saco de filtro no alojamento intermediário. O ar passa pelas mangas filtrantes, retendo poeira em suas superfícies externas. O ar purificado entra no alojamento superior através da abertura do saco e é descarregado pela saída de ar.
2. Princípio de Limpeza
À medida que o tempo de filtração aumenta, a camada de poeira nas mangas filtrantes se acumula, aumentando a resistência do equipamento de remoção de poeira. Quando a resistência atinge o valor definido, o dispositivo de limpeza inicia a limpeza. Primeiro, a válvula de elevação de uma câmara fecha, interrompendo o fluxo de ar filtrado. Em seguida, a válvula solenóide de pulso se abre, permitindo que o ar comprimido se expanda rapidamente dentro da câmara superior e flua para os sacos de filtro, fazendo com que eles se expandam, deformem e vibrem. O fluxo de ar inverso varre então a poeira aderida às superfícies externas dos sacos, removendo-os e permitindo que caiam no depósito de cinzas. Após a conclusão da limpeza, a válvula solenóide de pulso fecha, a válvula de elevação abre e a câmara retoma a filtragem. Cada câmara é limpa sequencialmente, com um ciclo de limpeza que consiste na primeira limpeza de uma câmara e na seguinte.
3. Coleta de poeira
O pó retido pela filtração e limpeza cai no reservatório de cinzas e é então descarregado pela saída do reservatório.
4. Princípio de funcionamento do dispositivo à prova de explosão
O principal poluente na exaustão do moinho é o carvão de grão fino. Quando exposto a faíscas ou quando a temperatura sobe até o ponto de fulgor da mistura carvão-ar, o gás pode explodir. Em circunstâncias normais, a válvula à prova de explosão é fechada pela força do peso, e o princípio da alavanca pressiona a placa da válvula contra a estrutura da válvula com uma certa força, garantindo uma boa eclusa de ar durante a operação normal. Quando ocorre uma explosão de BAO, a pressão do ar dentro do coletor de pó aumenta acentuadamente, fazendo com que a placa da válvula exerça um impulso para fora. Quando esse impulso supera o peso do peso, a válvula se abre, permitindo que o gás BAO seja descarregado da câmara, protegendo assim o coletor de pó, as instalações vizinhas e o pessoal.

Características do coletor de pó de saco à prova de explosão do moinho de carvão TQMM

1. Adequado para remoção de poeira de alta concentração. A concentração máxima de entrada pode chegar a 1000g/Nm³, eliminando a necessidade de equipamentos coletores de pó adicionais, como um coletor de pó tipo ciclone. Pode ser usado diretamente como dispositivo final de remoção de poeira.

2. A tecnologia de limpeza off-line utiliza limpeza por pulso de backflush em câmaras, eliminando a reentrada secundária de poeira e o fenômeno de "readsorção" associado à limpeza on-line, mantendo a operação normal e contínua do equipamento. Isso melhora a eficiência da limpeza e prolonga a vida útil das bolsas filtrantes.

3. Uma vedação de saco de filtro com travamento automático melhora a vedação entre o equipamento e os sacos de filtro, melhorando a eficiência de remoção de poeira.

4. O equipamento utiliza uma estrutura de caixa de ar, minimizando o desgaste localizado e eliminando a inconveniência de inspeção e substituição das mangas filtrantes.

5. A válvula de pulso eletromagnético utiliza uma estrutura de diafragma duplo, oferecendo controle sensível, alta eficiência e longa vida útil.

6. O dispositivo exclusivo à prova de explosão do filtro de mangas à prova de explosão do moinho de carvão elimina efetivamente os riscos de segurança associados a explosões no meio de remoção de poeira.
