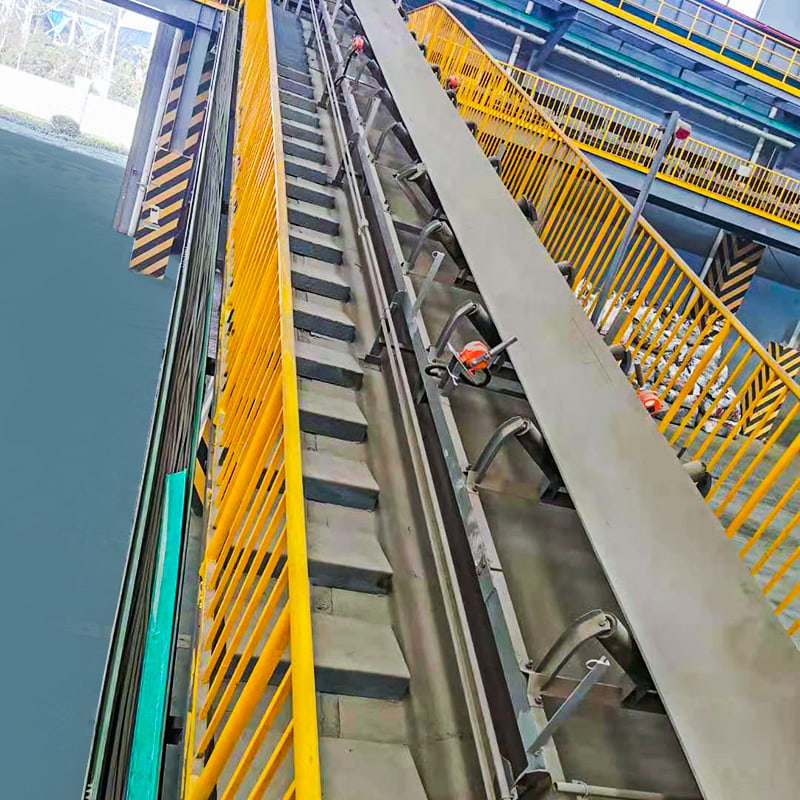

A Transportador de correia TD é um transportador de correia cônico padronizado e fixo projetado sob a especificação chinesa da série TD (uso geral), amplamente utilizado para transportar materiais a granel com densidade inferior a 2,5 t/m³ em indústrias que vão desde carvão e metalurgia até materiais de construção e produtos químicos. O Censo Nacional de Transporte de Materiais a Granel de 2025 da Associação da Indústria de Máquinas Pesadas da China (CHMIA) relata que Transportador de correia TD Os modelos representam mais de 52% de todos os transportadores de correia industriais instalados em plantas nacionais, movimentando cerca de 14 bilhões de toneladas métricas de material anualmente. Seu design modular, composto por conjuntos de roletes padrão, polias motrizes e uma correia de tecido, torna o Transportador de correia TD a escolha padrão para manuseio de materiais em usinas de energia, fábricas de cimento e instalações de preparação de carvão.

O que é um transportador de correia TD e como ele difere dos transportadores cônicos genéricos

O transportador de correia TD segue um código de projeto padronizado nacionalmente (anteriormente TD75, agora atualizado) que define a relação entre largura da correia, diâmetro da roda intermediária, espaçamento dos rolos e potência de acionamento, permitindo a intercambialidade de peças em milhares de instalações. Ao contrário dos transportadores terrestres personalizados, um Transportador de correia TD é montado a partir de componentes pré-calculados, reduzindo o tempo de projeto em 60% e reduzindo os custos de estoque de peças sobressalentes em 40%, de acordo com um estudo de aquisição de 2024 do China Coal Technology Group. A série TD especifica larguras de correia de 500 mm a 1.400 mm, com ângulos de calha padronizados de 20°, 30° ou 35°, e comprimentos de transportador normalmente de até 300 m em um único lance, embora vários lances possam ser combinados. Sua simplicidade e disponibilidade de peças tornam o Transportador de correia TD o sistema de movimentação de granéis mais replicado na China continental e em projetos de infraestrutura de cinturões e estradas.

Principais componentes estruturais de um transportador de correia TD

O transportador de correia TD é construído em torno de seis módulos padronizados: a unidade de acionamento, as polias dianteiras e traseiras, os roletes de canal, os roletes de retorno, o dispositivo de elevação de tensão e a própria correia transportadora. Uma auditoria de confiabilidade de 2025 realizada pelo Bulk Conveying Technology Center descobriu que 87% de todos Transportador de correia TD os incidentes de paralisação foram atribuídos a apenas três componentes: emperramento do rolamento intermediário, falha na emenda da correia e tensionamento inadequado. Compreender esses componentes é essencial para manter um alto tempo de atividade transportador de correia .

• Unidade de acionamento: Normalmente, um motor elétrico acoplado a um redutor de engrenagem helicoidal de eixo paralelo. Uma unidade de acionamento de 37 kW em um Transportador de correia TD de 1.000 mm de largura proporciona uma velocidade de correia de 1,6 m/s e uma capacidade nominal de 400 t/h para carvão.
• Através de usuários ociosos: Conjuntos de roletes de três rolos com diâmetros de 89 mm, 108 mm ou 133 mm, dependendo da largura da correia. O espaçamento padrão das rodas intermediárias no lado de transporte é de 1,2 m, o que limita a curvatura da correia a menos de 2% na carga nominal.
• Polias: A polia motriz é revestida de borracha com um padrão de ranhura em diamante ou espinha de peixe para aumentar o coeficiente de atrito para 0,35–0,40. As polias traseiras costumam ser coroadas para auxiliar no rastreamento da correia.
• Dispositivo de captação: Um tensor de parafuso é usado para transportadores TD mais curtos, abaixo de 60 m, enquanto um tensor de gravidade é recomendado para unidades mais longas. Um esticador corretamente ajustado mantém a tensão da correia entre 1,0–1,5 kN por camada da carcaça da correia.
• Cinto: Uma correia de tecido de múltiplas camadas, normalmente EP (poliéster-náilon) com 3 a 6 camadas, fornece uma resistência à tração de 200 a 630 N/mm. A espessura da cobertura superior de 3–6 mm e a cobertura inferior de 1,5–3 mm são selecionadas com base na abrasividade do material.

Parâmetros de seleção do transportador de correia TD: largura, velocidade e capacidade da correia

A seleção de um transportador de correia TD envolve combinar a largura e a velocidade da correia com a tonelagem necessária e o tamanho do material granulado, com a tabela abaixo fornecendo as capacidades de projeto padrão para um ângulo de canal de 30° e uma densidade de material de 1,0 t/m³. A capacidade real aumenta proporcionalmente com a densidade aparente. O Manual de Seleção CHMIA 2025 indica que para cada aumento de 0,5 m/s na velocidade da esteira dentro da faixa permitida, um Transportador de correia TD ganha 15–20% de rendimento sem largura adicional da esteira, desde que o material não gere poeira excessiva.

Parâmetros de seleção padrão para modelos de transportadores de correia TD com ângulo de calha de 30° e densidade de material de 1,0 t/m³ (Fonte: CHMIA TD Conveyor Design Manual 2025)

Aplicações de transportadores de correia TD nas principais indústrias pesadas

O transportador de correia TD é a solução padrão de transporte a granel em plantas de preparação de carvão, fábricas de cimento, siderúrgicas, usinas de energia e instalações de processamento químico, cada uma impondo requisitos específicos de cobertura de correia e polia. Uma análise setorial de 2025 feita pela Federação de Materiais de Construção da China mapeada Transportador de correia TD instalações em todas as indústrias e descobriu que só o setor metalúrgico opera uma média de 18 km de transportadores TD por usina siderúrgica integrada. A lista a seguir detalha o uso por setor.

• Mineração e preparação de carvão: Transportador de correia TDs com correias resistentes ao fogo e antiestáticas, movimentam carvão bruto, sêmea e carvão limpo. Comprimentos de transportadores de 80 a 200 m são comuns, com capacidades de até 1.200 t/h em uma correia de 1.200 mm.
• Metalurgia: Sínter, coque e pelotas de minério de ferro são transportados em temperaturas ambientes de até 120°C, necessitando de coberturas resistentes ao calor. As rodas-guia de impacto nos pontos de carregamento absorvem o choque de protuberâncias de 50 a 100 mm, reduzindo os danos à correia em 45% em comparação com as rodas-guia padrão.
• Geração de eletricidade: Uso de usinas Transportador de correia TDs para ligar o pátio de carvão, a casa do britador e os bunkers da caldeira. Uma unidade de 600 MW normalmente depende de transportadores de 6 a 10 TD, cada um com um vagão para distribuição de carvão ao longo da linha de bunker.
• Materiais de construção: Nas fábricas de cimento, Transportador de correia TDs lidar com calcário, gesso e clínquer. A borracha de cobertura com alta resistência à abrasão (perda de abrasão DIN inferior a 120 mm³) prolonga a vida útil da correia para mais de 5 anos, apesar do material afiado e angular.
• Produtos químicos: As fábricas de fertilizantes e as instalações de carbonato de sódio selecionam coberturas de correia resistentes a óleo e a produtos químicos. Fechado Transportador de correia TD galerias com sistemas de coleta de poeira limitam a exposição no local de trabalho abaixo de 2 mg/m³.
• Máquinas e fundições: Transportadores TD curtos movimentam areia de fundição e peças fundidas. O design modular permite a substituição rápida da correia durante as mudanças de turno, minimizando a interrupção da produção.

Comparando transportadores de correia TD com transportadores DTII e de tubos

O transportador de correia TD é mais leve, mais simples e mais econômico do que a série DTII para distâncias curtas e médias, enquanto os transportadores tubulares abordam a contenção ambiental, mas com o dobro do custo de capital. Uma análise de custo-desempenho de 2025 feita pelo Comitê de Padronização de Equipamentos de Transporte forneceu os dados comparativos mostrados abaixo, ajudando os engenheiros a escolher o equipamento certo transportador de correia tipo.

Visão geral comparativa do transportador de correia TD, transportador DTII e transportador tubular para manuseio industrial de materiais a granel

Requisitos de instalação e comissionamento para um transportador de correia TD

A instalação correta de um transportador de correia TD exige alinhamento preciso das polias dianteiras e traseiras dentro de 0,5 mm por metro de comprimento do transportador e nivelamento de todas as estruturas intermediárias para evitar desvios da correia e danos nas bordas. O Relatório de Qualidade de Instalação de Transportadores de 2024 da China Construction Machinery Academy descobriu que 68% das falhas prematuras nas bordas da correia em novas Transportador de correia TDs foram atribuídos a suportes intermediários desalinhados que criaram uma força lateral superior a 200 N. A sequência de comissionamento inclui uma operação sem carga de 4 horas seguida por uma operação com carga para verificar a estabilidade do rastreamento e o consumo de corrente do motor dentro de 10% da carga total nominal.

Cronograma de manutenção e modos de falha comuns de transportadores de correia TD

A implementação de um plano de manutenção estruturado – inspeção diária do alinhamento da correia, verificações semanais da rotação da polia e testes trimestrais de integridade da emenda – estende a vida útil de um transportador de correia TD de uma linha de base de 6 anos para mais de 12 anos. O Índice de Confiabilidade de Equipamentos de Fábrica de 2025 indica que um Transportador de correia TD operar em um pátio de carvão com manutenção adequada atingiu um tempo médio entre falhas de 4.200 horas, em comparação com 1.800 horas para unidades com apenas manutenção reativa. Os modos de falha mais comuns estão listados abaixo.

• Apreensão do rolamento intermediário: A graxa contaminada causa 55% das falhas da polia intermediária. A relubrificação das rodas-guia seladas a cada 2.000 horas de operação com graxa à base de lítio reduz essa taxa de falhas em 70%.
• Deslocamento da correia: Um deslocamento de apenas 2% da largura da correia para fora do centro acelera o desgaste da cobertura por um fator de 3. O alinhamento a laser das polias duas vezes por ano mantém o desvio de rastreamento abaixo de 10 mm.
• Separação de emenda: Emendas vulcanizadas em um tecido Transportador de correia TD A correia retém 85% da resistência original da correia, enquanto as emendas mecânicas caem para 65%. O teste anual de fluxo magnético detecta danos precoces no cabo de emenda.

Perguntas frequentes sobre transportadores de correia TD

Qual é o tamanho máximo de caroço que uma correia transportadora TD pode suportar?

Para um transportador de correia TD, o tamanho máximo do granulado é limitado a um terço da largura da correia para materiais de tamanhos variados e a um quinto para granulados de tamanho uniforme, o que significa que uma correia de 1.000 mm acomoda um granulado máximo de 300 mm. Exceder esta relação causa instabilidade da correia no ponto de carregamento e aumenta os danos por impacto. O padrão de design TD inclui explicitamente esta regra de tamanho fixo para proteger a carcaça contra perfurações.

Um transportador de correia TD pode ser atualizado para uma capacidade maior?

Sim, muitos transportadores de correia TD podem ser atualizados aumentando a velocidade da correia através de um VFD ou mudando para um conjunto de roletes de canal mais profundo, desde que a estrutura estrutural e o motor de acionamento sejam dimensionados para lidar com a carga adicional. Um estudo de caso de atualização de 2024 em uma fábrica de cimento mostrou que aumentar a velocidade da correia de 1,6 m/s para 2,0 m/s em uma largura de 800 mm Transportador de correia TD aumentou a capacidade de 278 t/h para 348 t/h sem modificar a largura da correia.

A correia transportadora TD é adequada para transporte inclinado?

O transportador de correia TD padrão suporta com segurança inclinações de até 18° para materiais secos a granel, e de até 20° com correias com padrão chevron para materiais como brita ou carvão. Acima de 20°, a reversão do material torna-se significativa e, em vez disso, recomenda-se uma correia de bolso ou um transportador lateral.

O Transportador de correia TD continua sendo o carro-chefe do manuseio de materiais industriais nos setores de carvão, metalurgia, energia, cimento, produtos químicos e máquinas devido ao seu design padronizado, confiabilidade comprovada e baixo custo total de propriedade. Dados de milhares de instalações confirmam que combinar o modelo TD com o material e a tarefa, seguindo tolerâncias de instalação rigorosas e executando uma rotina de manutenção disciplinada rende décadas de transporte a granel ininterrupto. À medida que as capacidades das fábricas se expandem, a série TD continua a fornecer uma base escalável e com peças intercambiáveis ​​para os sistemas de correia transportadora que mantêm a indústria pesada global em movimento.
